一 短波通訊簡介

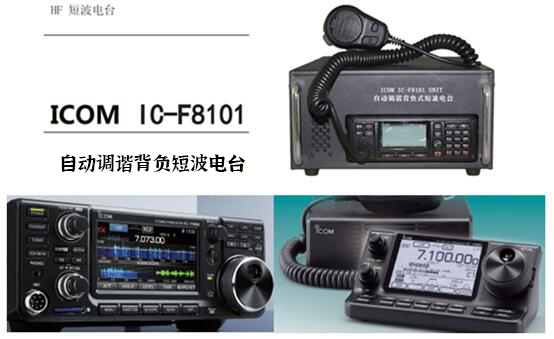

  短波電臺是工作在30MHz以下頻率的通訊設備，依靠地波和空中電離層反射傳播通訊信號，實現跨地區，跨海洋的遠距離短波通訊方式。短波設備相對簡單，架設方便，但由于工作頻率低，天線體積大，通過空中不穩定的電離層反射，造成通訊衰落大，不夠穩定，頻率選擇不固定等特點，是一種傳統的遠距離通訊方式。下圖是常見日本艾克慕（ICOM）短波電臺IC-F8101集成一體化機和相關短波電臺等例。

二  短波電臺的VFO工作模式

  VFO工作模式是很多，業余電臺具有的工作模式，它的工作頻率通訊面板旋鈕或按鍵可隨時設定，方便頻率設定。

  上圖中VFO工作模式下默認為VFO A工作頻率，按動A/B下多功能鍵可以在A，B鍵轉換。右圖顯示了在收發頻率不一樣的情況下，VFO A接收頻率14.100MHz;發射頻率存儲于VFO B內且頻率為14.105MHz的情況。

三 VFO A和VFO B的作用

  顯然，當收發頻率一樣時，選用VFO A或VFO B的頻率工作都可以。但在收發工作頻率不一致的情況下怎么辦哪？這時VFO B就起到了存儲發射頻率的作用，單一個VFOA或VFO B就無法實現了。這就是常見的VFO 的SPLIT工作方式。

  也就是說，VFO A 和VFO B為通過中繼臺的收發不同頻率工作提供了解決方案。
