短波寬帶三線式天線架設
發布者：易達瑞康 發布時間：2020年04月27日標簽：
4276人瀏覽過
一 短波通信特點
短波電臺在應急通信領域和廣大的愛好者全球通聯中具有重要作用，實現用簡單無線設備通過天空電離層反射來完成遠距離應急通聯，實現在移動網絡癱瘓，局部地域緊急災害下的應急呼叫通訊和愛好者廣交朋友的訴求。
短波電臺因為工作在30MHz以下頻段，要想實現遠距離較穩定通訊，天線的電尺寸不能太小，否則天線輻射效率低下，難以真正實現遠距離通訊。雖然短波天線種類繁多，有鞭狀的，斜拉便攜的，高仰角諧振環和寬帶三線式天線等適用于不同的使用環境，多年的應用證明，固定遠距離通訊還是首選寬帶三線式天線較好，不僅性價比高，架設方式相對規范，通訊效果相對穩定，通聯成功率高。其它形式的天線由于尺寸所限，增益低，頻段覆蓋范圍窄，架設方式多樣，難規范統一等局限性通聯效果相比一般。
短波通訊距離和質量的好壞直接與天線架設場地環境和架設高度，方向情況密切相關。試想再高質量的短波電臺若沒有很好的通過天線來轉換，那么實現對外輻射的高效率和無干擾的傳播途徑完成期望的通聯效果也就只能是想想而已了。
二 寬帶三線式天線結構簡介
天線展開為長30m，寬1.5m，架設場地在斜拉全向輻射時為至少18m寬度的無干擾開闊地點；水平架設時至少要求30m寬度的無干擾開闊地。
三 架設規范要求

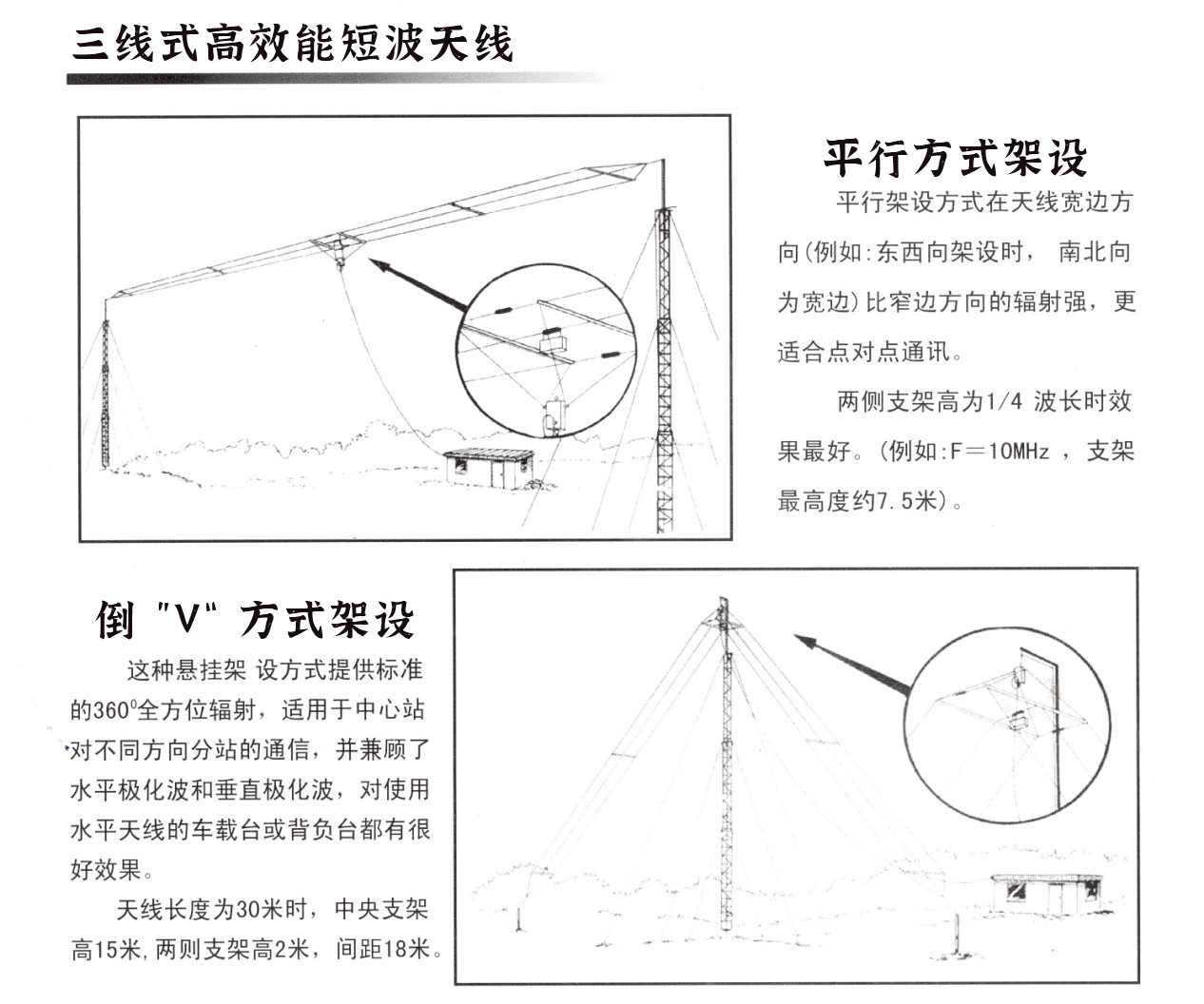

短波寬帶三線式天線有平行方式架設和倒“V”兩種規范架設方式，分別適應于遠距離定向通信和全向中等（近視500Km）左右距離通信。下面是一般架設要求，實際應用中根據工作頻率可能會有更佳通訊高度和方向需要調整和試驗。
四 實際架設參考范例
下面我們選取了一些場地尺寸情況和施工架設圖片供參考

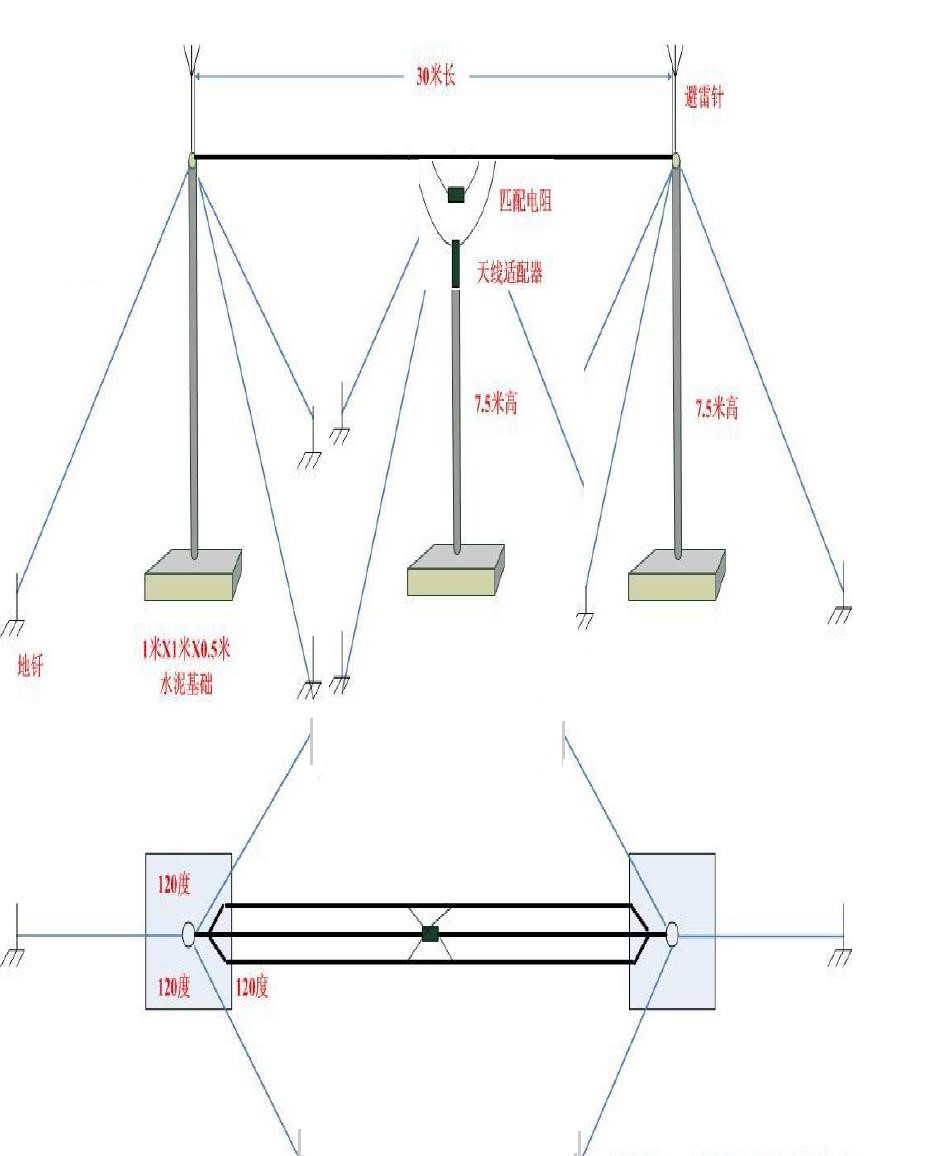

水平架設定向遠距離通信
倒“V”架設基站全向通信
施工圖片
注意：文中部分圖片引用自網絡優化修剪，若有異議，介意，請告知我們刪除之。
