對講機檢修思路及處理方法

發布者：易達瑞康發布時間：2019年04月12日標簽： 2577人瀏覽過

對講機通信在經濟建設中的地位作用越來越重要，已成為通訊設備中不可缺少的組成部分。確保對講機通信的正常工作也變得十分重要，當對講機出現故障時，須及時按照原則和方法進行檢測修理。盡管對講機在性能結構上采取了先進的大規模集成電路和微電腦控制技術，但隨著使用時間的增加，很多對講機難免會出現不同的故障，而往往在購置對講機時是沒有原理圖，這就給檢修帶來了困難，那怎樣才能快速排除故障？我認為應該按照問詢、測檢、分析、查找、排除的檢修工作的原則、步驟和方法進行。
一、問診故障對講機損壞原因

問診是掌握對講機故障原因的手資料，通過問診可了解故障對講機是人為損壞還是自然損壞，是人為操作失誤還是受外力撞擊，是掉進水里還受熱源影響，是電池原因還是主機的問題，問診明悉了故障的原因?qū)ο乱徊綄ΠY下藥做到心中有數。

對講機故障

  二、把脈對講機可能損壞的原因
  1、對講機一般機械損壞高于電氣損壞。對講機大部分故障都是由于碰撞而引起，如不小心掉在地上引起開關、按鍵、天線損壞，電路板斷裂、顯示屏損壞等；或長時間撥動開關、插拔天線引起的其他機械及電氣故障。
  2、新型對講機全部使用微型貼元器件，電路中微型晶體管類損壞高于集成電路損壞。由于對講機集成化程度高，穩壓電路多，晶體管用于穩壓、放大等，時常處于高電壓、大電流狀態，所以對講機時常損壞的是晶體管。而集成電路一般擔負著小信號放大及變換作用（功率放大集成模塊除外），具有較穩定的電源，故損壞的概率比較低。
  3、對講機發射部分損壞一般高于接收部分。由于發射部分特別是功率放大及控制部分時常處于高電壓、大電流狀態，加之外界其他因素，通常會出現無功率輸出，無話音輸出及不受控現象。
  4、對講機一般人為誤操作的損壞高于實際的自然損壞。對講機相當一部分故障是由于操作不正確造成跑頻、頻偏、鎖機、死機。易出現面板不能操作，不能收、發射，這些故障只要按照正確的操作方法，不用拆機，故障便可迅速排除。另有人為折斷天線內芯，電池簧片變型接觸不良等，都只做簡單處理就能解決。

把脈對講機故障的原因，檢修起來就不易走彎路，并能迅速準確地找到故障部位。

對講機損壞原因

  三、邊看邊測查找故障所在
  當接手一部故障對講機首先要全面觀察仔細查看有沒有受外力撞擊痕跡，檢查電池及接觸簧片是否良好，并當著用戶的面加電看開機后的故障現象。詳細步驟如下：
  1、觀察故障對講機外表，排除機械損壞可能。對接觸的故障對講機，首先要從表面觀察是否有受外力撞擊的現象，如天線折斷（明斷暗斷）、顯示屏碎裂、電路板斷裂、機殼碎裂、按鍵、旋鈕、開關損壞等，對講機出現機械故障，更換相關破損器件便排除故障。
  2、觀察屏幕顯示，確定故障部位。通過觀察顯示屏顯示，如發現顯示不全，按鍵無反應，編程顯示不變化，收、發無動作等，通過這些觀察可初步判斷故障發生的部位。

3、觀察功能操作，壓縮故障所在位置。通過顯示觀察后，然后按照正確的操作方法去重設數據等，類似于鎖機、死機的等級現象可通過CPU重新復位的方法排除故障。

對講機萬用表的使用

  4、利用萬用表和功率計測試觀察對講機靜態與發信狀態電流，確定對講機電源電路及收、發電路故障位置。檢修對講機時，用帶電流電壓表的穩壓電源，通過看電流變化可判斷對講機電源電路收、發電路是否正常。一般對講機接收狀態，靜態電流約在10mA以內。其它顯示正常說明對講機供電電路無故障，有靜噪聲時，電流增加至50mA左右，基本可說明接收正常。按發射鍵時，功率計應指示4W/5W對講機功率上，發射電流應700mA-900mA左右，如果電流指示很小，發射時小于100mA，說明發射部分或功率放大器不工作。可用其它儀表測量關鍵點的電位、波形與電流變化情況，直至查找到故障點。

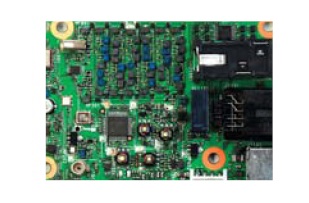

  5、觀察電路板異常元器件，可迅速排除故障所在位置。當打開對講機機殼后，首先要檢查喇叭是否良好，楊聲器周圍電路板元件是否有缺位、脫落現象，電路板其它部位上是否有表面脫落損壞的元器件，如爆裂的元件、燒糊的導線、開焊的焊點等，電路板上的貼面保險及其它保險電阻及電感元件有無燒開路現象。通過對這些元件的觀察，往往能很快恢復整機功能。
  6、復雜故障儀表檢查定位更準確。對講機的輸出功率，對講機的接收靈敏度，及頻偏必須依賴儀表檢修。靈活使用相關儀表，將給你迅速準確查找故障點帶來很大幫助。在某些情況下，對某些故障、無儀表是無法檢修的。
