對講機天線饋線系統應用

發布者：易達瑞康發布時間：2019年04月08日標簽： 3146人瀏覽過

▼對講機天線工作原理及作用：
天線作為無線通信不可缺少的一部分，其基本功能是輻射和接收無線電波。發射時，把高頻電流轉換為電磁波；接收時，把電滋波轉換為高頻電流。

▼天線種類：
對講機天線品種繁多，主要有下列幾種分類方式：

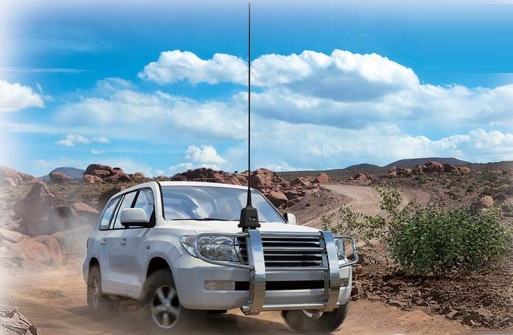

按用途可分為基地臺天線（base station antenna）和移動臺天線（mobile portable antennas）
按工作頻段可劃分為超長波、長波、中波、短波、超短波和微波；
按其方向可劃分為全向和定向天線；

▼天線選擇
    天線作為通信系統的重要組成部分，其性能的好壞直接影響通信系統的指標，用戶在選擇天線時須首先注重其性能。具體說有兩個方面，一選擇天線類型；二選擇天線的電氣性能。選擇天線類型的意義是：所選天線的方向圖是否符合系統設計中電波覆蓋的要求；選擇天線電氣性能的要求是：選擇天線的頻率帶寬、增益、額定功率等電氣指標是否符合系統設計要求。因此，用戶在選擇天線時向廠家聯系咨詢。

▼天線的增益
    增益是天線的主要指標之一，它是方向系數與效率的乘積，是天線輻射或接收電波大小的表現。增益大小的選擇取決于系統設計對電波覆蓋區域的要求，簡單地說，在同等條件下，增益越高，電波傳播的距離越遠，一般基地臺天線采用高增益天線，移動臺天線采用低增益天線。

▼電壓駐波比
    天線輸入阻抗和饋線的特性阻抗不一致時，產生的反射波和入射波在饋線上疊加形成的磁波，其相鄰電壓的大值和小值之比是電壓駐波比，它是檢驗饋線傳輸效率的依據，電壓駐波比小于1.5，在工作頻點的電壓駐波比小于1.2，電壓駐波比過大，將縮短通信距離，而且反射功率將返回發射機功放部分，容易燒壞功放管，影響通信系統正常工作。
電壓駐波比 1.0 1.1 1.2 1.5 2.0 3.0
反射功率% 0 0.2 0.8 4.0 11.1 25.0
傳輸功率% 100 99.8 99.2 96 88.9 75.0

▼天線的方向性
    天線對空間不同方向具有不同的輻射或接收能力，這就是天線的方向性。衡量天線方向性通常使用方向圖，在水平面上，輻射與接收無方向的天線稱為全向天線，有一個或多個方向的天線稱為定向天線。全向天線由于其無方向性，所以多用在點對多點通信的中心臺。定向天線由于具有輻射或接收方向，因此能量集中，增益相對全向天線要高，適合于遠距離點對點通信，同時由于具有方向性，抗干擾能力比較強。

▼天線的工作頻帶寬度
    天線的電參數一般都于工作頻率有關，保證電參數指標容許的頻率變化范圍，即是天線的工作頻帶寬度。一般全向天線的工作帶寬能達到工作頻率范圍的3-5%，定向天線的工作帶寬能達到工作頻率的5-10%。

▼電纜及電纜長度的選擇
    移動通信系統常使用特性阻抗為50歐的同軸電纜作為饋線。為了有效地把電波傳輸到天線接口，應盡量減小饋線的傳輸損耗。傳輸損耗取決于電纜的直徑和長度，同一頻率下電纜直徑越大，損耗越小，電纜越長損耗越大，原則上，要求電纜的傳輸損耗不宜超過3分貝。下表列出常用電纜的衰減值（db/m），用戶可根據自已情況，合理選擇電纜型號及長度。
頻率型號 150MHz 400MHz 900MHz
SYWV -50-7 0.058 0.0960 0.165
SYWV -50-9 0.047 0.079 0.135
CTC-50-12 0.0037 0.065 0.105
進口12D-FB 0.036 0.060 0.100

▼選擇天線安裝地點選擇
由于地形和環境的影響，天線接收到的電磁波是直射波、反射波及散射波的疊加，其結果決定了接收點處的場強幅度和相位，并直接影響天線的應用效果。因此，選擇天線架設位置應注意以下幾個方面：
1、天線的發射或接收方向應避開障礙物（樓房、鐵塔、橋梁等）；
2、天線架設地點應盡量遠離干擾源（高壓線、航線、鐵塔、公路等）；
3、天線應盡量架設在附近的制高點：
4、如有幾付天線同在一個鐵塔上工作，應特別注意它們之間的左右和上下的間距，以防相互耦合影響系統性能。

▼天饋系統的安裝

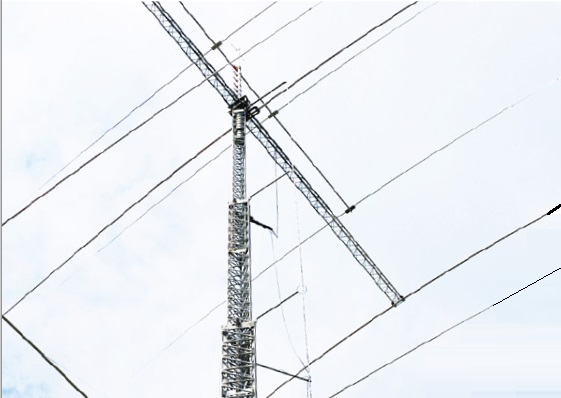

首先將天線、饋線和配套零部件按產品說明的要求組裝好，然后在天線的支撐位置，用卡具固定于塔桿的天線支架上，并使天線與塔桿的平行間距大于使用波長，減少塔桿對天線性能的影響。在天線端口處，將饋電線用連接器（或稱電纜頭）與天線接好，彎一個直徑約五十倍于饋電線直徑的圓環固定于天線支架上，避免連接器部位直接受力而斷線或損壞。

▼天饋系統的防水
天線與饋電線主要是靠連接器連接，采用自粘性橡膠密封帶，將其拉伸后，以半搭形式纏繞在接連器上，可起到良好的密封防水作用。另外，在饋電線進入室內處彎一個返水彎，可避免雨水沿饋電線進入室內設備。

▼天饋系統的檢測方法
天饋系統架設好后，應由技術人員使用專用檢測儀器進行檢測。通常可在發射機和天饋系統之間串接通過式功率計，檢驗設備發射機功率和反射功率的大小來判斷系統工作是否正常。
